Beim Schallschutz spielt der Trockenbau seine natürlichen Stärken aus. Wer weiß, welche Konstruktion welche Werte bringt, wie die Anschlussdetails ausgeführt werden und mit welchen Maßnahmen einfach Verbesserungen erzielt werden – ist in Sachen Schallschutz auf der sicheren Seite. Hier finden POWER-Trockenbauer neben technischen Lösungen und Systemen, Tipps zur fachgerechten Montage – und praxistaugliches Grundlagenwissen.

Verarbeitung

Videoclips

Erfahren Sie wie Knauf Schallschutz-Systeme in der Praxis umgesetzt werden. Video-Clips zur einfachen und sicheren Montage, Animationen zu Referenzobjekten oder zu technischen Details zeigen wie es geht.

Zur Playlist

Tipps & Tricks

Für Ihre Schallschutz-Lösungen erhalten Sie umfassende Infos und alle notwendigen Materialien wie z.B. technische Datenblätter für die sichere Planung und Ausführung.

  • Knauf Diamant - Alleskönner im Trockenbau

    Knauf Diamant - Alleskönner im Trockenbau

    Wenn neben dem hohen SCHALLSCHUTZ zusätzliche Anforderungen gestellt werden z.B. an den BRANDSCHUTZ und die ROBUSTHEIT, oder wenn Sie Schallschutz-Wände in gemäßigten Feuchträumen bauen.

    Die vielen Talente der Knauf Diamant werden allein oder in kombinierten Konstruktionen, zusammen mit der Knauf Silentboard, zum echten Problemlöser.

    Die Vorteile der Diamant

    • Universell einsetzbar
    • Größere Wandhöhen durch hohe Festigkeit
    • Erhöhte Dübelbelastbarkeit
    • Robuste Oberfläche
    • Biegeweicher Spezialgipskern für hohen Schallschutz
    • Biegbar (Knauf Diamant 12,5)


    Mehr erfahren

  • Knauf Silentboard - Spezialist für höchsten Schallschutz

    Knauf Silentboard - Spezialist für höchsten Schallschutz

    Knauf Silentboard Schallschutzplatten werden in allen Bereichen des Innenausbaus speziell zur Schallschutz-Aufrüstung von Trockenbau-Systemen eingesetzt. Die Platte sorgt dank Ihres Spezialgipskerns für beste Werte – besonders im tieffrequenten Bereich.

    Geeignet für folgende Systeme:

    • Metallständerwände
    • Vorsatzschalen
    • Unterdecken
    • Raum-in-Raum Systeme Knauf Cubo
    • Aufrüstung von Bestandswänden


    Eigenschaften der Knauf Silentboard:

    • Spezialgipskern für höchsten Schallschutz
    • Einfache Verarbeitung
    • Guter Gefügezusammenhalt unter Brandeinwirkung
    • Nicht brennbar
    • Biegbar, faltbar mit V-Fräsungen


    Mehr erfahren

  • Verringerung der Schallübertragung durch angrenzende Bauteile

    Verringerung der Schallübertragung durch angrenzende Bauteile

    Eine Schalldämmung ist nicht nur von dem trennenden Bauteil alleine zu erbringen, sondern muss die Schallübertragung über Nebenwege einbeziehen.

    Die flankierenden Bauteile werden „angeregt“, die Schallwellen werden in den Nachbarraum übertragen und von den flankierenden Bauteilen als Luftschall wieder abgestrahlt.

    Durch geeignete Detailausbildung kann Schallübertragung über diese Wege erheblich verringert werden.

    Eine Schallübertragung über angrenzende "flankierende" Bauteile ist eine unerwünschte Nebenweg-Übertragung. Auch bei Wänden kann die Flankenschalldämmung durch entsprechende Ausführung der Anschlüsse erhöht werden.

  • Ausführungsbeispiel Musterinstallationswand

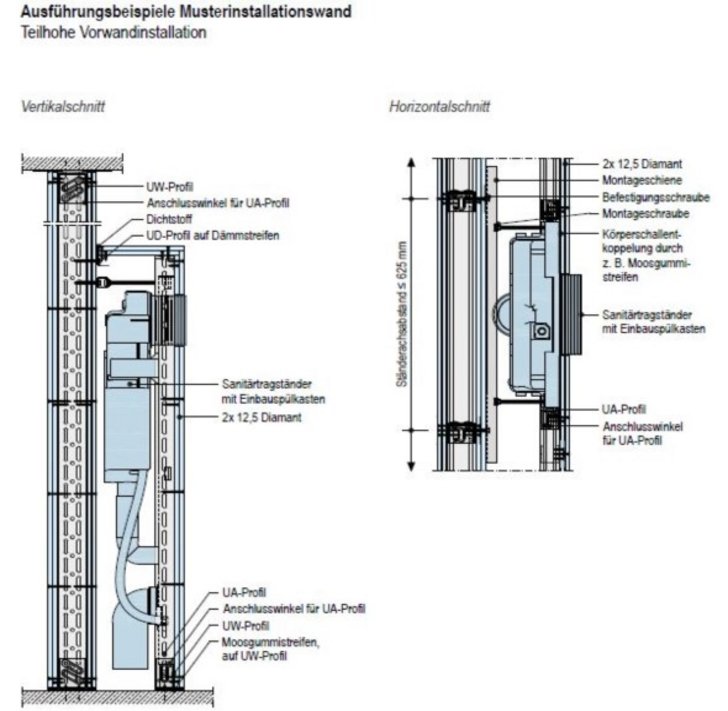

    Ausführungsbeispiel Musterinstallationswand

    Hersteller von Sanitärinstallationen haben zum Teil umfangreiche Untersuchungen mit eigenen Produkten durchgeführt. Geprüften Systeme bieten zusätzliche Planungssicherheit, sowie konkrete Einbauvorgaben.



  • Steckdosen und Schalter in Metallständerwänden

    Steckdosen und Schalter in Metallständerwänden

    Der Einfluss auf die Schalldämmung durch den Einbau von Steckdosen und Schaltern in einer Metallständerwand hängt von mehreren Faktoren ab:

    • Schalldämm-Maß der Grundwand
    • Einseitiger oder gegenüberliegender Einbau
    • Dämmstoff hinter den Steckdosen und Schaltern
    • Ausführung der Öffnung (passgenau für Hohlwanddose)
    • Verwendeter Typ der Hohlwanddosen, Schalter- und Steckdosenverkleidungen



    Hohlraumdosen richtig setzen

    Für optimalen Schallschutz

    Dosen möglichst nicht an beiden Wandseiten gegenüberliegend
    setzen, sondern an beiden Wandseiten versetzt platzieren.

    Lassen sich gegenüberliegende Ausführungen nicht vermeiden, sollten spezielle Schallschutzdosen zum Einsatz kommen (z.B Kaiser 9069-01).

    Alternativ kann der Schallschutz auch durch eigens angefertigte GK-Einhausung in Kombination mit normalen Dosen gewährleistet werden.

    Unsauber ausgeführte Löcher müssen ausgebessert werden.

    Die unsauberen Kanten anfasen und grundieren.

    Danach sauber ausspachteln.

  • Gleitende Deckenanschlüsse

    Gleitende Deckenanschlüsse

    Die korrekte Ausführung beeinflusst das Schalldämm-Maß

    Bei gleitenden Deckenanschlüssen mit Distanzplattenstreifen muss besonders auf die Abdichtung der Beplankung zum Anschluss geachtet werden.

    Undichtigkeiten zwischen den Plattenstreifen und der Rohdecke, an den Stößen zwischen den Plattenstreifen sowie der Beplankungslagen und den Plattenstreifen mindern das zu erreichende Schalldämm-Maß erheblich.

    Gleitende Deckenanschlüsse (1) - mit Brand- und Schallschutz

    Gleitende Deckenanschlüsse (2) - im Bereich eines T-Stoßes

    Gleitende Deckenanschlüsse (3) - mit Eckausbildung



  • Guter Schallschutz mit entkoppeltem Aufbau

    Entkoppelter Aufbau für guten Schallschutz

    Bekleidungen oder Unterdecken mit Schallschutzanforderungen sollen maximal entkoppelt werden. Hierbei sollen der Abstand zwischen Unterdeckenschale (Beplankungslage) und der Massivdecke mindestens 40 mm betragen. Eine ideale Entkopplung ist vor allem mit freitragenden Decken möglich.



    1. Nonius-Schwing-Oberteil
    Als Abhänger für größere Abhanghöhen mit Entkopplungselement.

    2. Direktschwingabhänger
    Zur akustisch enkoppelten Befestigung der Unterkonstruktion abgehängter Decken. Direktschwingabhänger entsprechend der erforderlichen Einbauhöhe abschneiden oder umbiegen.

    3. Federschiene
    Die Lochausstanzungen im Flanschbereich der Federschiene verursachen eine Federwirkung. Durch die geringe Aufbauhöhe ist sie besonders platzsparend. Zwischen Träger und Federschiene muss 1 mm Luft bleiben.

Objektbeispiele

Branchenzentrum Rutesheim

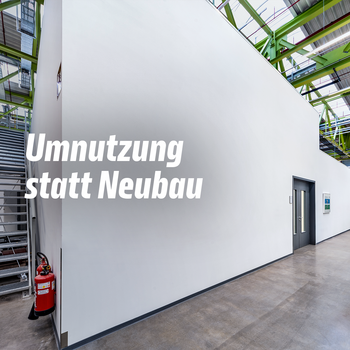

Umnutzung statt Neubau

Umnutzung zur Wohnanlage Frankfurt

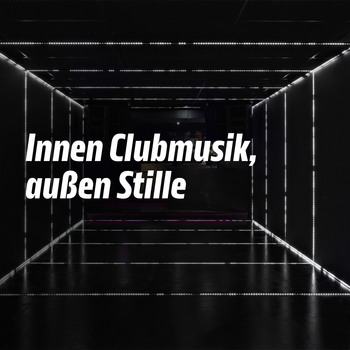

Innen Clubmusik, außen Stille

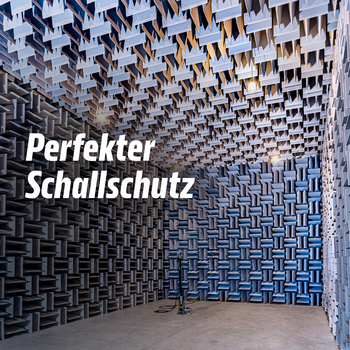

Wohnbauprojekt Wagnisart München

Perfekter Schallschutz

Schallschutz-Lösungen

Wände und Vorsatzschalen

Um effektiv für Ruhe zu sorgen, braucht es heute kein dickes Mauerwerk mehr. Durch die konsequente Nutzung des Feder-Masse-Prinzips können moderne Trockenbau-Systeme den Schall innerhalb des Gebäudes deutlich mindern. Leistungsträger für diese Konstruktionen sind die Knauf Diamant und Knauf Silentboard.

W111 DIA 70

Besonders effiziente Wand für den Wohnungsbau, schlanke 100mm.

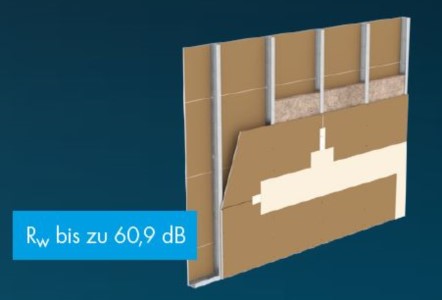

W111 Silentboard

Der Problemlöser - schlanke Wand mit der Hochleistungsplatte Silentboard und hohem Schallschutz.

W112 Diamant

Wenn neben gutem Schallschutz eine besonders robuste Oberfläche gefragt ist.

W115 GKF Piano + Diamant

Die Wohnungstrennwand die beides kann: hoher Schallschutz und robuste Oberfläche mit Knauf Piano.

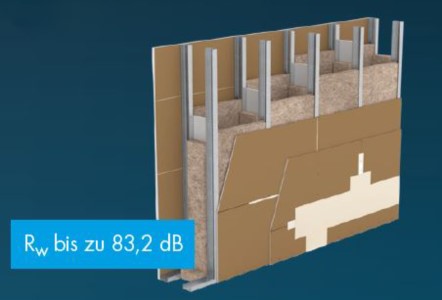

W145 Kinotrennwand

High-End Schallschutzwand zum Beispiel für Kinos und Eventhallen.

W384 Diamant und AQUAPANEL

Trennwand zwischen Nassbereichen und sonstigen Räumen.

W635 Schachtwand F90

Die Schachtwand mit Brandschutz F90 und Top-Schallschutz.

W626 Vorsatzschale

Die Vorsatzschale für die schlanke Aufrüstung von Bestandswänden.

Decken und Bodenaufbau

Als abgehängte oder frei spannende Konstruktion unter einer Massivdecke, oder in Verbindung mit einer Holzbalkendecke. Knauf Deckenlösungen leisten den geforderten Schallschutz alleine oder in Kombination mit der Bodenkonstruktion.

D112 abgehängte Decke

Extrem leistungsfähige Unterdecken*-Konstruktion zur Verbesserung des Schallschutzes.

*unter Stahlbetondecke mit 2x23mm Brio

Holzbalkendeckensystem unter Fließestrich

Die Kombination einer glatten Plattendecke mit besten Schallschutzwerten.



D131 Freispannende Decke

Komplett entkoppelte Unterdecken*-Konstruktion zur Herstellung einer freien Installationsebene zwischen Rohdecke und Sichtdecke.

*unter Stahlbetondecke mit 2x23mm Brio

Holzbalkendeckensystem

In komplett trockener Bauweise für schnellen Baufortschritt bei gleichzeitig hervorragenden Schallschutz-Eigenschaften.

Cubo und Einbauteile

K375 Cubo Raum-in-Raum System

Frei stehende Konstruktion mit sehr hohem Schallschutz für Besprechungsräume, Einhausungen von Geräuschquellen etc.

  • Bewertete Standard-Schallpegeldifferenz Dnt,w,R 37 bis 55 dB
  • Feuerwiderstand bis F90

Schiebetür Pocket-Kit Silent

Die Lösung für Schiebetüren mit Schallschutzanforderung.


EasyWin Plus Silence

Schallschutz-Fertigfenster aus werkseitig doppelt verglasten Aluminium-Monoblockelementen.

Tools & Know-how

In 5 Schritten zur perfekten Schallschutz-Lösung - mit dem Knauf Systemfinder

So geht Beratung: Der Knauf Systemfinder liefert Ihnen in höchstens 5 Schritten die Lösung für Ihren Auftrag. Immer im System und immer in 3 Varianten: Basis, Empfehlung und Premium.

Probieren Sie das gleich beim nächsten Kundenauftrag aus.

Zum Systemfinder

Schallschutzrechner

Der Schallschutzrechner unterstützt Sie bei der Erfüllung aller Vorgaben und der Konfiguration einer Lösung für Ihr Projekt:

  • In nur sechs Schritten zur maßgeschneiderten Schallschutz-Lösung
  • Prüfung der Anforderugnen bei jedem Schritt
  • Berücksichtigung der kritischen Anschlüsse an Wände, Decken und Böden
  • Übersichtliche Ergebnisdarstellung und Anzeige eventueller Schwachstellen im Raum

Zum Schallschutzrechner

Webinare, Seminare, Podcast

Die Knauf Akademie bietet Ihnen ein vielfältiges, qualitativ hochwertiges und praxisbezogenes Seminar- und Webinarangebot, das sich stets am aktuellen Stand der Entwicklungen orientiert. Auch der Podcast Knauf "HörBar" informiert Sie rund um die Uhr über aktuelle Themen aus der Bau- und Ausbaubranche.

Technische Auskunft von Knauf

Unsere langjährige Erfahrung für Ihre Sicherheit - Beratung "just in time". Knauf Direkt ist ein Team von technisch versierten Mitarbeitern mit breitem Ausbildungsspektrum. Architekten, Bauphysiker, Trockenbauspezialisten und viele mehr helfen Ihnen mit hochwertiger Beratungsleistung für Decke und Akustik sofort weiter.

Für Objektberatung vermitteln die Knauf Direkt-Mitarbeiter Sie gerne an die Knauf Systemberater vor Ort. Diese unterstützen Sie bei Ihren Bauprojekten persönlich auf der Baustelle – wie gewohnt schnell, kompetent und kostenlos.
